斗式提升機是輸送粉料顆粒方面的一種機械設備，它在很多行業都有使用，那么斗式提升機工作原理是什么?安全規程和注意事項是怎樣的呢?今天歐霖佳機械就給大家詳細的介紹下這些問題。

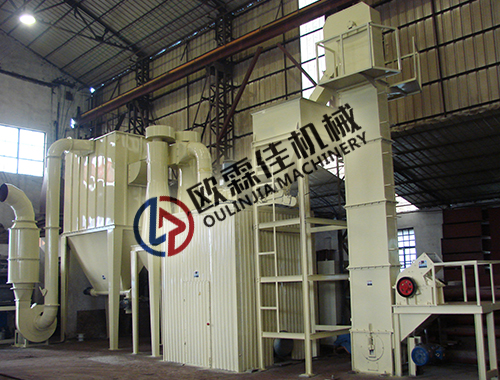

斗式提升機介紹

        斗式提升機是利用均勻固接于無端牽引構件上的一系列料斗，豎向提升物料的連續輸送機械，斗式提升機利用一系列固接在牽引鏈或膠帶上的料斗在豎直或接近豎直方向內向上運送散料 。分為環鏈、板鏈和皮帶三種。斗式提升機主要性能及參數符合JB3926--85《垂直斗式提升機》(該標準等效參照了國際標準和國外先進標準)。

        斗式提升機適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。根據傳送量可調節傳送速度，并隨需選擇提升高度，料斗為自行設計制造，PP無毒料斗使該型斗式提升機使用更加廣泛，所有尺寸均按照實際需要設計制造，為配套立式包裝機，電腦計量機設計，適用于食品、醫藥、化學工業品、螺絲、螺帽等產品的提升上料，可通過包裝機的信號識別來控制機器的自動停啟。

斗式提升機工作原理

        料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

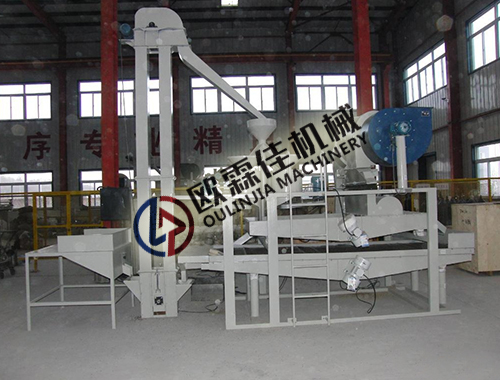

        斗式提升機：適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。

使用斗式提升機的安全規程和注意事項

    安全規程

        1、提升機需專門的人負責管理，定期檢查電源的開關。

        2、為了提升的使用安全，提升機需要安裝卷?yè)P(yáng)限制器和行程限位器。讓滑輪在提升到距離卷筒。

        3、300mm都能夠讓提升機自動停止，也可以進行試吊。

        4、提升機應有最大負荷標志，在提升、降落時重量不許超負荷。

        5、提升機開始送電后，按順序檢查卷?yè)P(yáng)限制器，行程限位器，聯鎖開關的工作情況，看看是否正常。

        6、起吊、降落前，鳴鈴示警后，方可開車。

        7、提升機絕對不允許載人上、下。

        8、工作完后，提升機吊盤應落地，然后切斷電源，關好上下護欄門。

        9、經常保持提升機周圍環境衛生。

    注意事項

        1、應空負荷開車。停機前先排盡提升機內的所有物料，然后在停電關機。

        2、提升機不能倒轉，如果倒轉會發生鏈條脫軌的現象;

        3、均勻地倒入物料，物料的量不要超過提升機的承載能力，不然容易造成物料堵塞發生故障

        4、如果提升機使用時間過長，需要定期維護補充潤滑油;如果鏈條和料斗發生磨損，需要及時更換!

斗式提升機傳動方式有哪些

        1、平行齒輪減速機和兩級鏈傳動的傳動方式

          平行齒輪減速機和兩級鏈傳動的傳動方式，采用老式平行齒輪減速機，在驅動電機與減速機輸入軸之間、減速機輸出軸與提升機頭部驅動軸之間采用鏈?zhǔn)絺鲃?dòng)，優點是成本低，缺點是傳動環節多，結構復雜，效率低，維護工作量大，運行成本較高，不推薦采用。

        2、減速馬達和鏈傳動的傳動方式

          減速馬達和鏈傳動的傳動方式，一般用于提升能力和提升高度較小的低速(提升速度30 m/min以下)提升機，由于驅動功率較小，采用減速齒輪馬達(或行星擺線針輪減速馬達)和一級鏈傳動，也有不加鏈傳動的直聯方式，結構緊湊，成本較低，但無法加慢速驅動裝置，逆止器也只能加在頭部驅動軸上。

        3、通過中空軸聯接的傳動方式

          通過中空軸聯接的傳動方式，采用標準直交軸齒輪減速機，減速機輸出軸采用中空軸與提升機頭部驅動軸通過鎖緊盤聯接，驅動電機與減速機輸入軸之間采用液力偶合器，結構緊湊，啟動平穩，過載時液偶打滑，起到保護作用。由于采用標準減速機，相對經濟，但需另外配漫速驅動裝置和逆止器。

        4、通過聯軸節聯接的傳動方式

          由于存在頭部驅動軸與減速機中空軸拆裝困難，考慮到便于維護，近年來采用通過聯軸節聯接減速機輸出軸與提升機頭部驅動軸的傳動方式逐漸增多。該傳動方式的缺點是占用軸向空間加大，要求安裝精度高，另外由于采用的聯軸節用于減速機輸出軸，轉速低，規格較大，相應成本增加。

        5、對稱雙驅動傳動方式

          對于超高超大型提升機，驅動電機功率超過200 kW的情況，相應減速機規格和整個傳動裝置重量較大，如果采用單傳動方式，在提升機頭部造成很大偏載，傳動裝置支撐結構設計難度較大，因此一般采用對稱的雙驅動方式，在驅動電機和減速機之間采用液力耦合器，以自動調節兩驅動同步傳遞功率，經對實際運行提升機檢測，兩驅動電機電流差一般在10%左右，建議兩驅動的不均勻系數取k=1.5～1.2。當然可選擇采用中空軸聯接方式或聯軸節聯接方式。

        通過以上的內容，我們已經了解了斗式提升機的工作原理和操作規程了，在使用斗式提升機的時候，還需要選擇合適的傳動方式，具體的可以咨詢歐霖佳機械0373-2028335。
